产品介绍

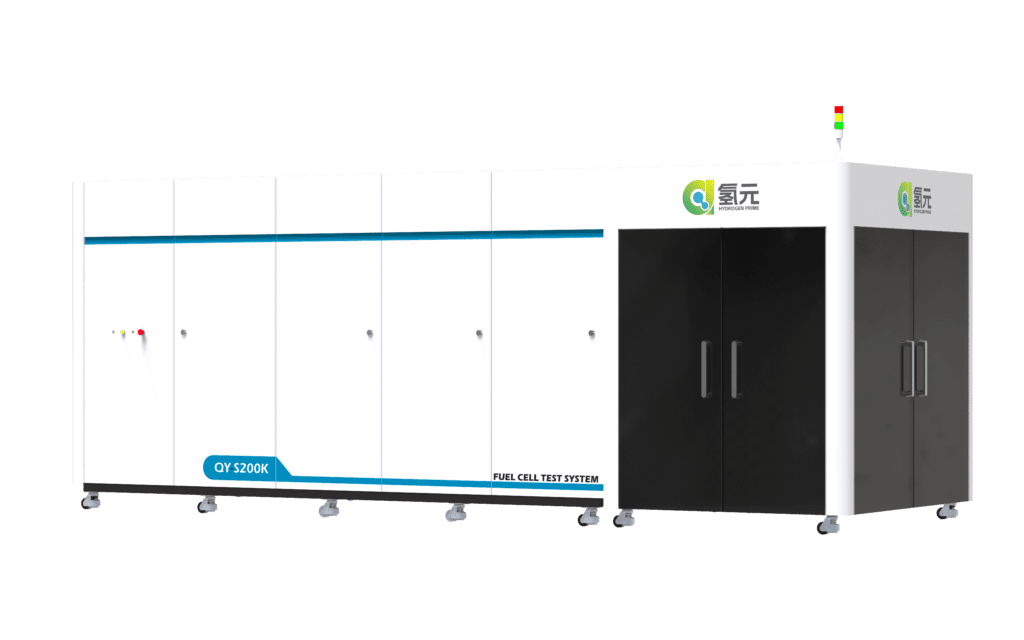

QY-S大功率电堆测试系统是针对大功率PEM燃料电池电堆设计的一款测试平台，适用于6kW~400kW功率范围内的燃料电池短堆的性能评价。该测试台可长时间、高负荷稳定可靠运行，具有高度的安全性，能够有效预防和控制测试过程中的各种安全风险，确保测试人员的安全和设备的稳定运行；同时该测试台具备智能化的管理和监控功能，能够实现远程控制和数据实时监控及存储，可以实现连续多天无人值守全自动运行。
产品功能
- 燃料电池电堆活化测试
- 燃料电池电堆极化曲线测试
- 燃料电池电堆敏感性测试
- 燃料电池电堆稳态工况测试
- 燃料电池电堆动态工况测试
- 燃料电池电堆耐久性测试
- 燃料电池电堆气密性测试
- 燃料电池电堆绝缘性测试
产品规格
| 型号 | QY-S60K | QY-S120K | QY-S200K | QY-S300K | QY-S400K | |
| 额定功率 | 60kW | 120kW | 200kW | 300kW | 400kW | |
| 气体 流量 控制 | 阳极气体流量控制范围 | 15~1500 SLPM | 30~3000 SLPM | 50~5000 SLPM | 80~8000 SLPM | 100~10000 SLPM |
| 阴极气体流量控制范围 | 50~5000 SLPM | 80~8000 SLPM | 150~15000 SLPM | 200~20000 SLPM | 250~25000 SLPM | |
| 流量控制精度 | ±(0.8%Rdg+0.2%F.S) | |||||
| 氮气吹扫 | 具备阴阳极、冷却路氮气吹扫 | |||||
| 气体 压力 控制 | 背压控制范围 | 0~300kPa | ||||
| 背压控制精度 | ±2kPa(稳态） | |||||
| 压力检测精度 | 0.25%F.S | |||||
| 气体 加湿 控制 | 加湿方式 | 喷淋 | ||||
| 露点温度控制范围 | RT+5℃~90℃ | |||||
| 露点温度控制精度 | ±1℃(稳态)/±2℃(动态） | |||||
| 气体 加热 控制 | 气体温度控制范围 | RT+5℃~90℃ | ||||
| 气体温度控制精度 | ±1℃(稳态)/±2℃(动态） | |||||
| 温度检测精度 | ±0.5℃ | |||||
| 冷却 控制 | 冷却液介质 | 去离子水 | ||||
| 冷却液流量范围 | 25~250LPM | 36~360LPM | 65~650LPM | 120~1200LPM | 140~1400LPM | |
| 冷却液流量检测精度 | 1%F.S | |||||
| 冷却液温度控制范围 | RT+5℃~90℃ | |||||
| 冷却液温度控制精度 | ±1℃(稳态)/±2℃(动态） | |||||
| 冷却液温度测量精度 | ±0.5℃ | |||||
| 冷却路压力控制范围 | 0~300kPa | |||||
| 冷却路压力控制精度 | ±3kPa(稳态） | |||||
| 在线电导率检测 | 具备，0.01~20uS/cm | |||||
| 电子 负载 | 额定功率 | 80kW | 160kW | 200kW | 300kW | 400kW |
| 电压范围 | 800V | 800V | 800V | 800V | 800V | |
| 电流范围 | 300A | 800A | 1000A | 1000A | 1000A | |
| 电压 巡检 | 检测通道 | 可根据需求定制 | ||||
| 测量范围 | ±5V | |||||
| 测量精度 | ±1mV | |||||
| 保护/告警 | 可单独设置单电池电压低报警及停机保护 | |||||
| 安全 保护 | 氢气泄漏检测 | 0~40000ppm，报警值可单独设置，二级故障报警 | ||||
| 绝缘电阻检测 | 绝缘电阻保护值可单独设定，二级故障报警 | |||||
| 硬件保护 | 安全阀(可控制泄压保护）、急停开关、三色状态指示灯 | |||||
| 选配 功能 | ■快速加湿功能 ■低温冷启动测试功能 ■氢气循环及脉冲排放功能 ■交流阻抗测试功能 ■配套辅机定制，如纯水机和空压机等 | |||||
